| 基板の種類【用途】 | RF基板 |
|---|---|
| 基板種類 【搭載機器・設備】 |
その他 |
| アナログ回路の種類 | その他 |
| 課題内容 | EMI・ノイズ対策 |
| サービス提供範囲 | 基板設計 |

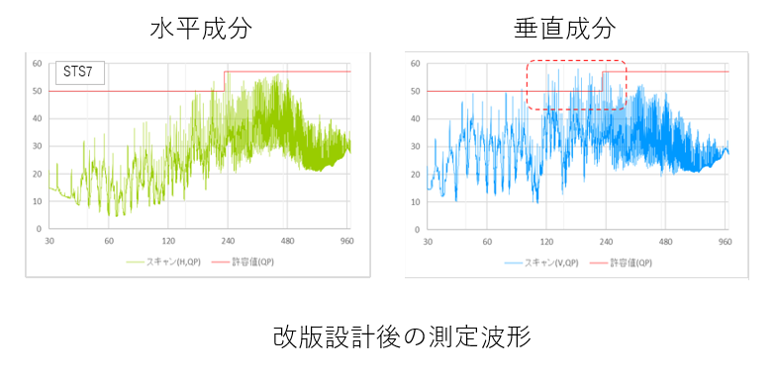

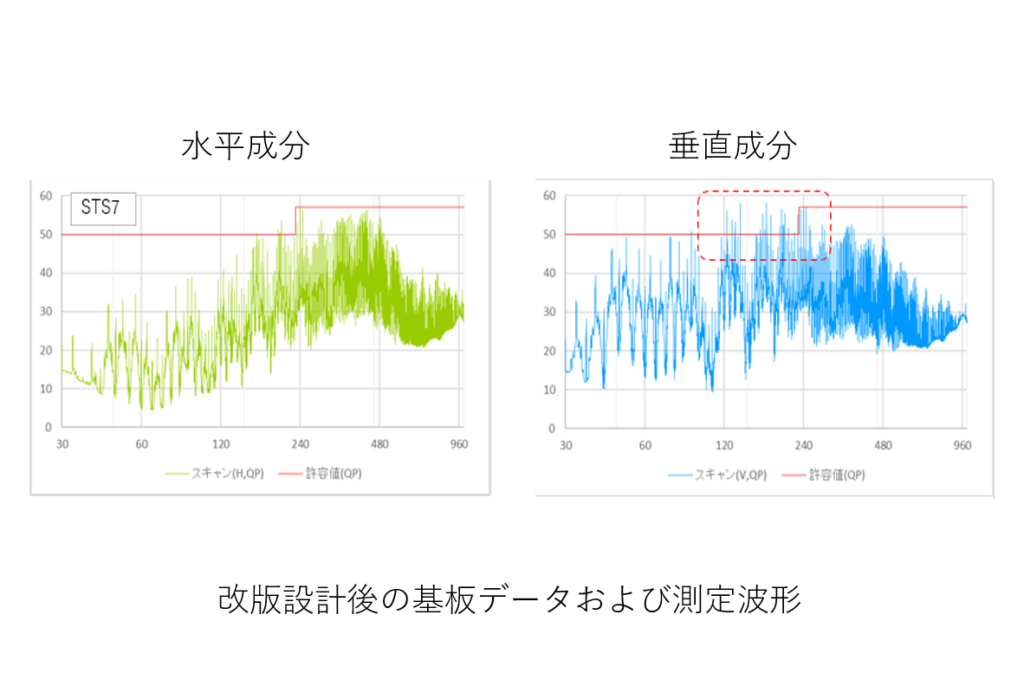

お客様からご支給のガーバーデータを基に改版設計（お客様指示によりGNDからFGを分離）を行いました。しかし、完成した基板でEMI測定を行ったところ、特に垂直成分においてノイズが許容値を超えてしまい、HLS通信のEMI基準を満たさない結果となりました。

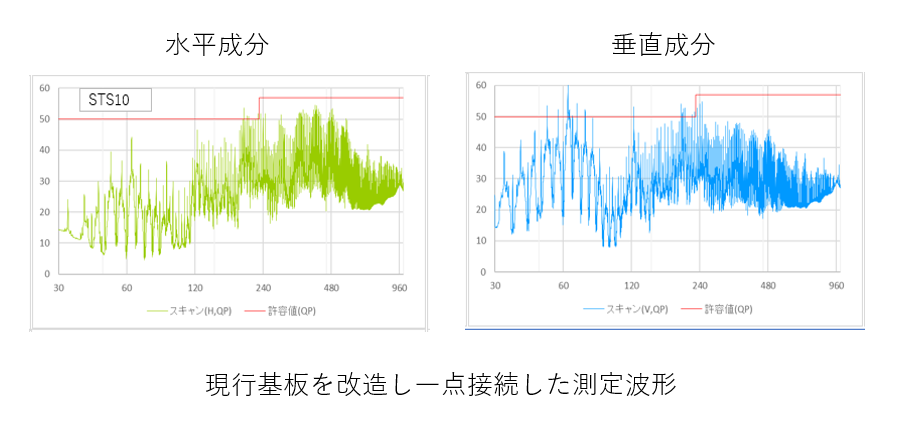

改めて回路、AWを検証し、分離されているFGとGNDを現行基板を改造し一点接続して測定を行いました。この結果、波形に一部、改善が見られました。

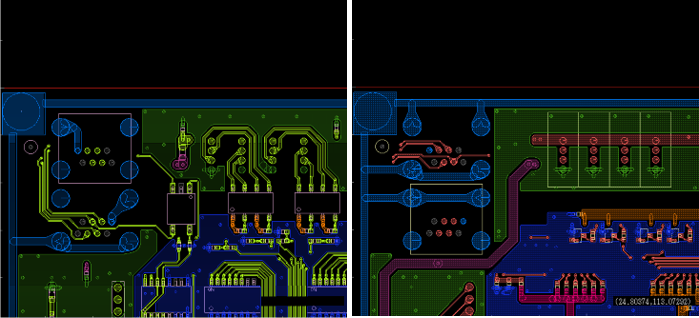

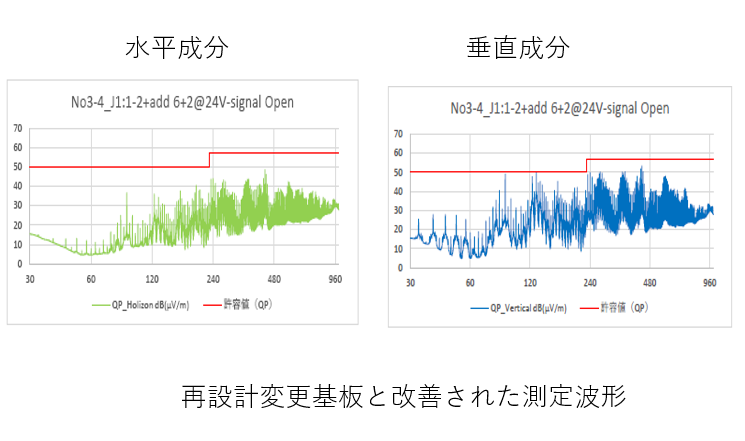

改造基板の結果を踏まえ、FGとGNDの再統合を行ったことに加え、24V電源ラインと通信ラインの層間でクロスしていた配線のルート変更、フィルターのGND切り分けに則した配置配線変更、通信ラインのペア配線化等の設計変更を行いました。作成した基板を再度測定したところ、大幅に波形を改善する事が出来ました。
複数のEMI設計の基本に忠実な対策を組み合わせることで、問題を解決した品質向上の課題解決事例です。
当社は基板・回路設計において、指示通りの設計だけでなく、EMIなどの問題の根本原因を特定し、最適な対策を提案します。手戻りをなくし、お客様の製品品質と信頼向上に貢献します。
アナログ回路・基板 設計製作.comは、基板の耐ノイズ設計を得意とします。ノイズ対策の知見、ノウハウを数多く保有しており、高品質な基板を提供できるため、皆様に選ばれ続けてきました。ノイズにお悩みをお持ちの皆様、お気軽に当社にご相談ください。
