| アナログ回路の種類 | 低周波電力増幅・D/A変換 |
| 課題内容 | ノイズ対策 |
| サービス提供範囲 | 回路設計・基板設計・プリント基板製造・基板実装・筐体設計・筐体製造・組立配線 |
装置開発の支援（ODM）を行った事例です。回路設計から筐体設計・製造、組立配線まで行い、納品しました。
本ハードウェアにおいて、これまでダイヤルを手動で回し、X軸・Y軸を定めていました。しかし、手動での作業は時間がかかるとともに、うまく位置決めができないというヒューマンエラーが発生することもあり、自動化をご要望でした。そこで、回路設計・基板設計に強みを持ち、筐体設計まで一貫して対応可能な当社にお声かけ頂きました。
当事例は開発案件であり、制御・電気・メカ仕様を打ち合わせし、お客様のご要望を考慮して構想設計を行いました。

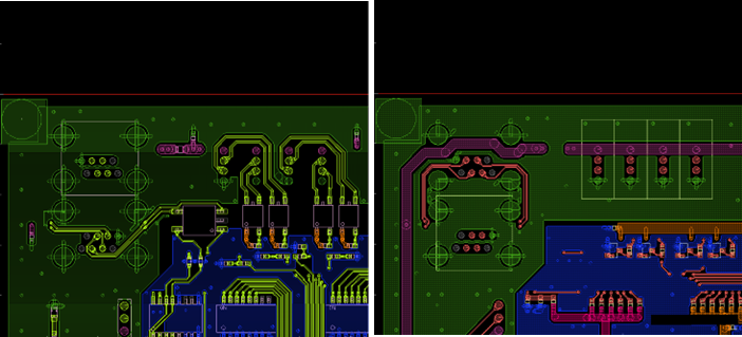

本ハードウェアではモータ制御にPWM制御を用いることになっため制御信号のノイズが発生しやすく、回路・基板における対ノイズ設計が重要でした。そこで、EMIチェックにより電源ーグランド間の共振解析を行い、ノイズ発生を抑える設計を行いました。制御部とモーターを繋ぐハーネスや、モータ自体にも工夫を行い、基板だけでなく機器全体でノイズ対策を施しました。
また、デザイン含めた筐体設計・製造も行い、装置開発を当社メインですすめ、納品しました。
お客様のご要望をかなえた新規装置開発を行った事例となりますが、当社で窓口を担い回路設計～筐体製造・組立配線まで行ったことで、お客様の管理負担を低減できたため、大変満足頂いた事例となります。
アナログ回路・基板 設計製作.comは、当事例のように、回路設計・基板設計だけでなく、基板製造・部品実装、筐体設計・製造まで一貫して対応が可能です。アナログ回路・基板の設計に強みを持ち、筐体製造により完成品として納入を行うことができる企業は多くありません。
高品質なアナログ基板を搭載した電子機器を、一貫して依頼したい皆様、お気軽に当社にお声かけください。
